安徽|江蘇拉力試驗機

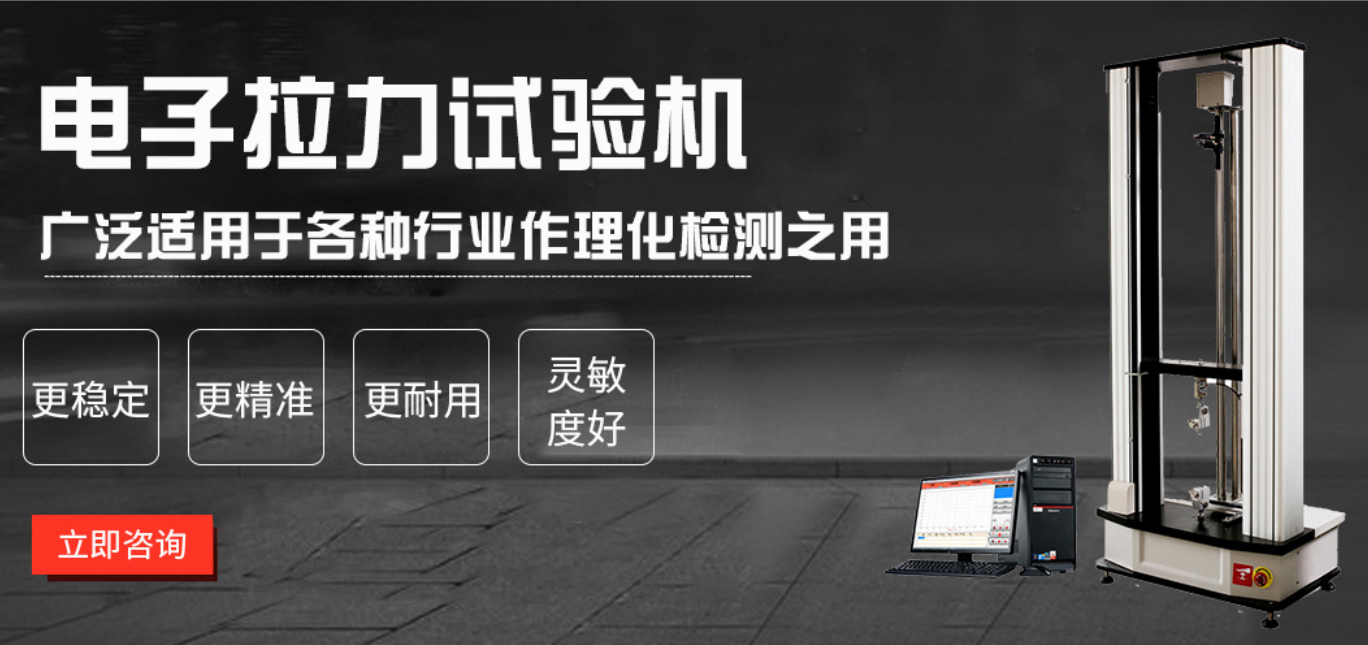

電子拉力試驗機型號：DT-1000-A

一、概述:

江蘇,安徽拉力試驗機可對橡膠、塑料、發泡材料、塑膠、薄膜、軟包裝、管材、紡織物、纖維、納米材料、高分子材料、復合材料、防水材料、合成材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、不銹鋼、鑄件、銅管、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪切、粘合力、拔出力、延伸伸長率等試驗。

二、主機規格：
A.高精度力量傳感器: 0—20kN (區間選配)

力量精度在±0.1 %以內。
B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100
采用高精度24 bits A/D，取樣頻率200Hz
全程力量大解析度1/1000,000
C.動力系統:海得伺服電機+海得伺服驅動器＋滾珠絲桿＋光桿直線軸承＋同步帶傳動。
D.控制系統:采用Pulse Command控制方式使控制更精準
速度控制范圍0.01~500 mm/min。
中聯板調整具有快速粗調與慢速微調功能。
測試后自動回歸原點、自動儲存。
E.數據傳輸方式：USB傳輸
F.顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。
G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H.豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定荷重增率、定應力增率、定應變?cè)雎实瓤刂颇Ｊ郊由隙嚯A控制模式可滿足不同的測試要求。
I.測試空間:測試寬度約400 mm（標準規格）
聯板行走空間900 mm（不含夾具）（標準規格）
J.全程位移:編碼器2500 P/R，提升4倍精度
采用LINE DRIVE編碼器抗干擾能力極強
位移解析0.001mm。
小變形：金屬引伸計，解析0.001mm（選購）
K.安全裝置:過載緊急停機裝置、上下行程限定裝置、
漏電自動斷電系統、自動斷點停機功能。

三、軟件功能介紹:
A.測試標準模塊化功能:提供使用者設定所需應用的測試
標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B.試品資料:提供使用者設定所有試品數據，一次輸入
數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C.雙報表編輯:完全開放式使用者編輯報表，供測試者選擇
自己喜好的報表格式（測試程序新增內建EXCEL報表
編輯功能擴展了以往單一專業報表的格局）
D.各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
E.圖形曲線尺度自動佳化(Auto Scale)，可使圖形以
佳尺度顯示。并可于測試中實時圖形動態切換。具
有荷重-位移、荷重-時間、位移-時間、應力-應變
荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數
據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間大值、小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。
數據備份：測試數據可保存在任意硬盤分區。
H．語言：簡體中文。
I．軟件具有歷史測試數據演示功能。

四、附件：
A.一年保固書及中文操作說明書各一份。
B.隨機配標準夾具壹付（其他夾具選購）。
C.拉力機專用測試軟件一份。
D.品牌電腦一套、打印機一臺

五、可測試項目：
（一）普通測試項目：（普通顯示值及計算值）
 ●拉伸應力          ●拉伸強度
 ●扯斷強度          ●扯斷伸長率
 ●定伸應力          ●定應力伸長率
 ●定應力力值       ●撕裂強度
 ●任意點力值       ●任意點伸長率
 ●抽出力             ●粘合力及取峰值計算值
 ●壓力試驗          ●粘合力剝離力試驗
 ●彎曲試驗          ●拔出力穿刺力試驗
（二）特殊測試項目：
1.彈性系數即彈性楊氏模量
定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2.例限：荷重在一定范圍內與伸長可以維持成正比之關系，其應力即為比極限。
3.彈性限：為材料所能承受而不呈永久變形之應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5.永久變形：除去荷重后，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。
屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：
在拉力機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為滯后損失。

六、主要計數指標：
A．荷重元：0-20kN區間選配
B．力量解析度：1/50000
C．力量準確度：≤1.0％
D．力量放大倍數：7段自動切換
E．位移解析度：1/1000
F．位移準確度：≤0.5％
G．金屬引伸計解析度：1/1000
H．金屬引伸計準確度：≤0.5％
I．大變形引伸計準確度：±1mm
J．速度范圍：0.1－500mm/min（特殊測試速度亦可依客戶需求定制）
K．行走空間：930mm（不含夾持器、特殊測試空間亦可依客戶需求定制）
M．使用電源:∮220V50HZ。
N．功率：約600W

O.機臺尺寸:約580×450×1600 mm(長×寬×高)
P.機臺重量:約180 kg
