光伏電池片二次元影像儀

簡要描述：

光伏電池片二次元影像儀由高精度控制系統和高精度影像檢測模組構成,運動控制系統采用伺服電機搭配研磨級滾珠絲桿和高分辨率0.5um光柵尺,具有定位精度高，噪音小等特點.

型號：

瀏覽量：892

產品更新時間：2024-10-28

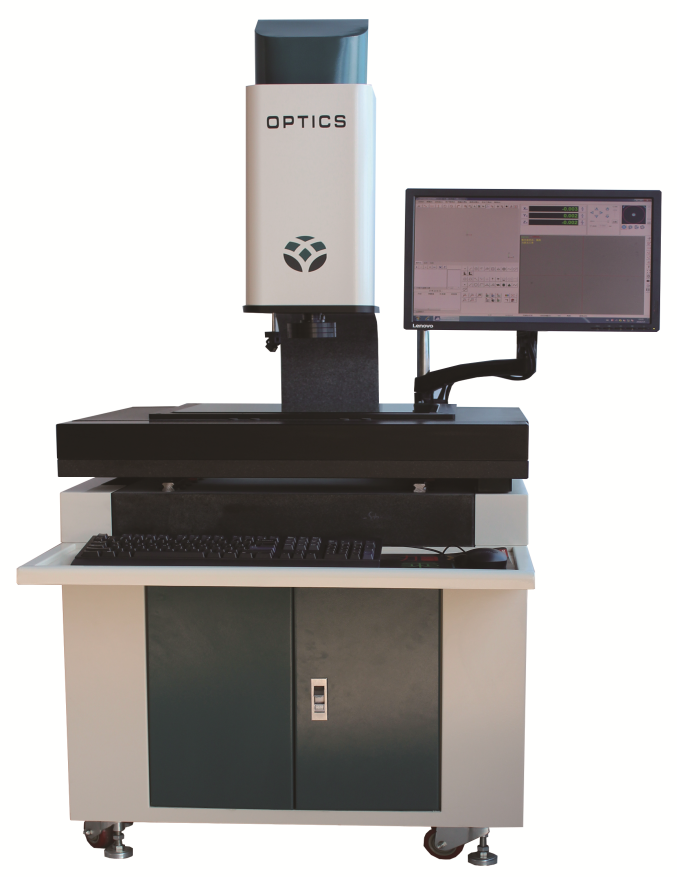

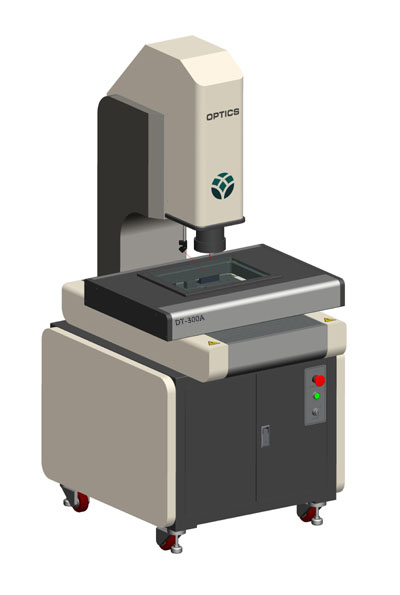

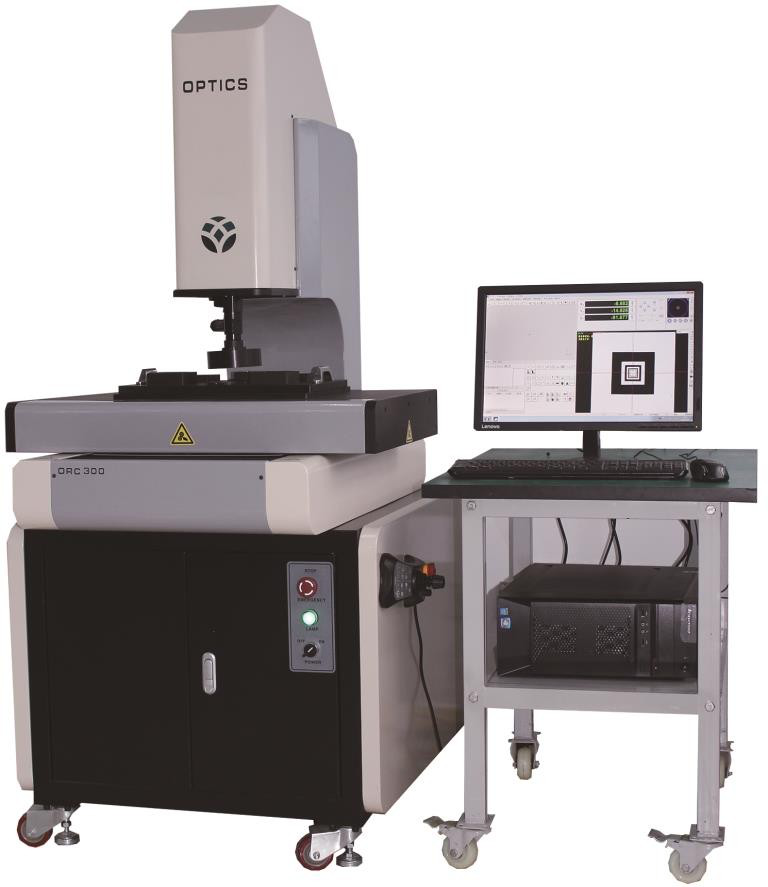

DT-300A光伏電池片二次元影像測量?jī)x

一、設備性能概述：

光伏電池片二次元影像測量?jī)x由高精度控制系統和高精度影像檢測模組構成，運動控制系統采用伺服電機搭配研磨級滾珠絲桿和高分辨率0.5um光柵尺，具有定位精度高，噪音小等特點，影像檢測模組采用高分辨率相機，自動變焦鏡頭，和多角度環形燈源，LED冷光源，可實現不同工件的輪廓度，點，直線，圓，圓弧，距離等二維平面尺寸檢測，設備相對手動影像測量?jī)x而言，具有檢測效率高，擴展性強等優點。設備易于擴展，可根據實際需求添加激光，探針，從而完成三維尺寸測量。

二、產品特點：

基座采用大理石（00級）材料，堅固的平臺設計，保證擁有極高的穩定性及剛性。
采用研磨級滾珠絲桿和精密線性導軌，配合集成式控制器控制高精度，高速度，高穩定性。
采用高清彩色CCD/高幀率影像采集卡。
可程控白色八相表面光及平行冷光源,亮度可調。
封閉式 0. 5um 光柵尺。
自主研發功能強大的全自動測量軟件，可編程自動測量。

三、產品參數：

儀器型號			ORC-300A
儀器參數
測 量范圍	X		300
	Y		200
	Z		200
	玻璃承重		25kg
影像測 量系統	測量速度		MAX:200mm/s
	CCD		高清彩色CCD
	變焦物鏡		自動變倍鏡頭
	影像放大分倍率		28X－180X
	光柵顯示分辨率		封閉式 0. 5um 光柵尺
重復性		1.0μm
測量精度		XY軸≦(2+L/200)um
最大外形尺寸		7605701510
儀器重量		205kg
照明		可程控白色八分區表面光及平行冷光源,亮度可調

四、產品配置：

序號	品名	規格/品牌	數量
1	儀器機身	00級別大理石底座及立柱	1臺
2	電機	伺服電機	3套
3	CCD	高清晰彩色CCD	1個
4	光學鏡頭	自動變倍鏡頭	1個
5	光柵尺	高精密光柵尺，分辨率0.5um	3條
6	傳動	精密線性導軌和靜音絲桿	3組
7	測量軟件	VIS1.0	1套
8	軟件加密狗	VIS1.0專用	1個
9	光學校正片	定制	1塊
10	光學玻璃	定制	1塊
11	視頻采集卡	SV2000E	1張
12	數據采集盒	CNC3500	1個
13	軟件說明書	定制	1本
14	電腦	聯想主機、19寸液晶顯示器	1套
15	鍵盤鼠標	光電組合	1套
16	固定橡皮泥	定制	1包
17	搖桿	定制	1個
18	電腦桌	定制	1張
19	燈源	程控白色五環八區四十項表面光及平行冷光源,	1套

五、軟件功能：

全自動編程：光學測量編程，可自動檢測。

軟件基本功能介紹：

1、提供影像量測工具，可進行基本幾何元素點線圓弧量測

2、組合元素量測如角度,圓心距,圓切線,兩線距，兩線中線,中心點垂直距離，角平分線,兩線交點等

3、形位誤差量測，如同心度,真圓度,直線度,平行度等

4、強大之?dāng)?shù)學運算分析

5、影像直接經由計算機屏幕顯示觀察直接量測存盤

6、利用影像工具可快速進行2D輪廓邊界點掃描

7、量測工件圖形化顯示，圖形可存盤、打印并可以轉TXT、WORD、EXCEL及AUTOCAD檔案式

8、提供公差分析，可進行有效之品管檢驗

9、工件的對象化可直接對對象進行幾何基本運算

10、兼容于2000, XP，WIN7操作系統

高級功能介紹：

11、自動對焦功能

12、影像自動捕捉，操作簡便，量測精度高

13、AUTOCAD讀檔，圖形比對

14、工作不必?cái)[正，有座標轉換功能，量測效率高

15、全自動編程測量，高效率測量。

16、靜態量測功能。

17、工件測量圖片取像功能。

18、可根據實際情況添加激光、探針實現三維測量。

19、全自動同心變倍，同一工件可在不同倍率下量測
