三次元影像儀

移動橋式坐標測量機技術方案

一、技術方案

1.設備主體介紹

1.1設備主體

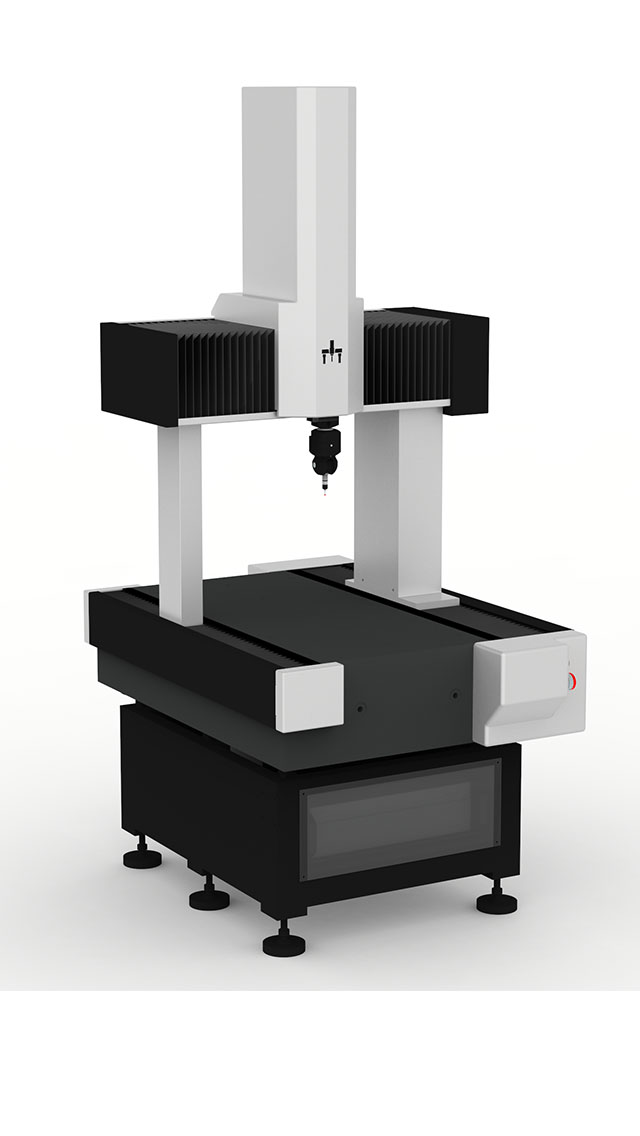

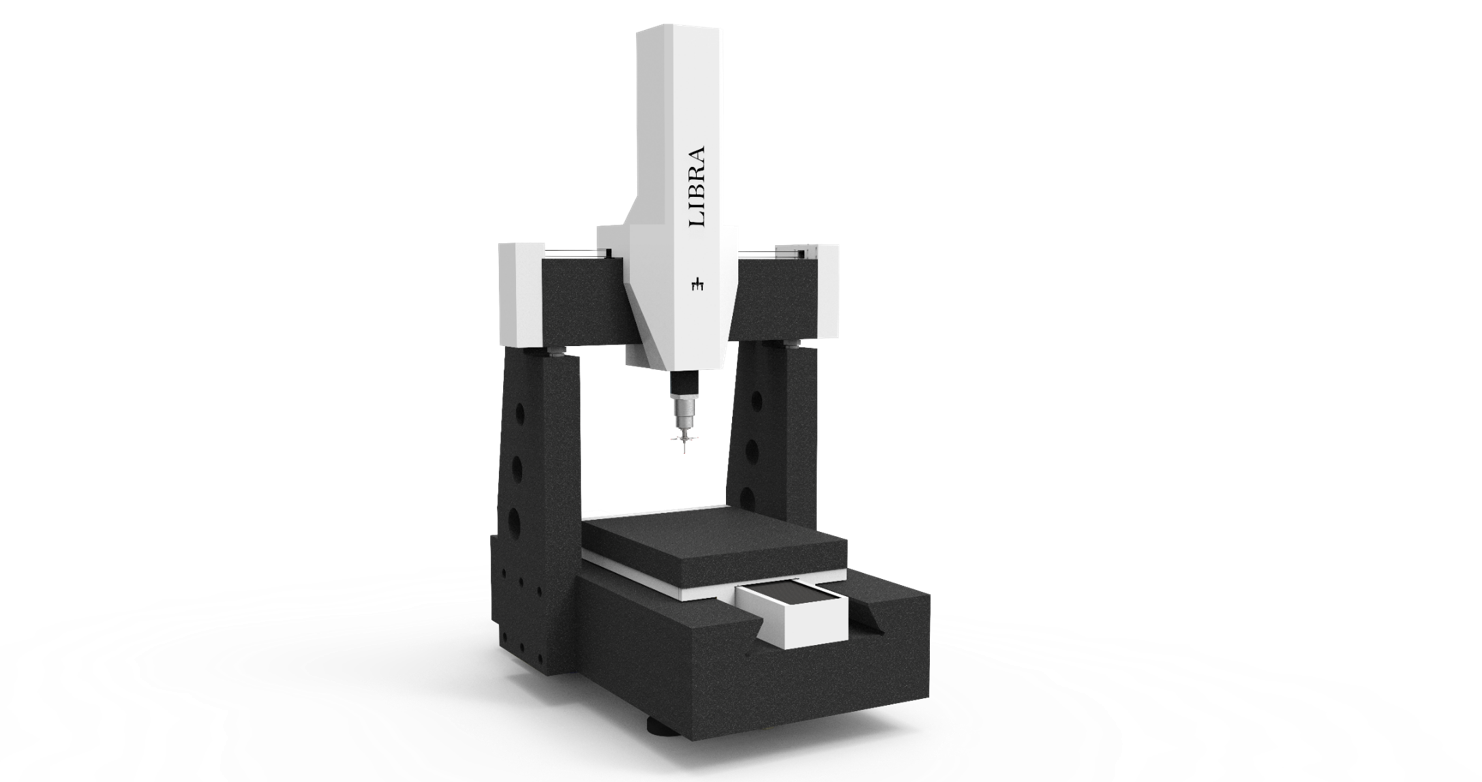

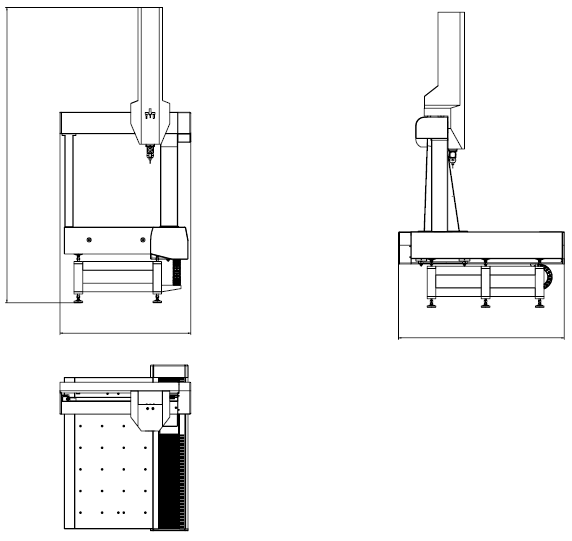

根據技術測量需求，提供量程為X軸1200mm，Y軸1500mm，Z軸1000mm的移動橋式三坐標測量機機型，簡稱PolarisClassic-121510，設備總體外觀如下圖所示。整機采用經典移動橋式結構，高剛性四面環抱氣浮式導軌設計保證了最優的動態性能和長期使用的穩定性，是高效測量與精密測量的完美結合。

50. 整機結構經有限元優化設計，剛性好、質量輕；
50. Y軸和工作臺采用高穩定性天然花崗巖，對溫度變化不敏感；
50. X向橫梁采用精密四面環抱氣浮導軌矩形橫梁技術，通過四面環抱多氣浮塊模式減輕運動負荷從而提高整機的性能；Y軸采用四面環抱氣浮矩形導軌；Z軸采用可調氣動平衡，運動平穩；并可在緊急情況下自動制動，保證安全。四面環抱氣浮導軌矩形梁技術相對于老式三角梁，整機精度更高，長期使用穩定性更為優異；
50. Z軸采用天然花崗巖材料，且采用專用低摩擦氣缸平衡重量；
50. 三軸均采用高分辨率光柵及讀數頭（雷尼紹0.1μm分辨率）；
50. 活動橋式結構，花崗巖工作臺，考慮工作臺開闊性，采用一般移動橋式結構，平臺導軌，采用一體加工開放式結構，方便工件裝卸；

5. 控制系統

MACC3000高精密運動器

MACC系列是驅動控制一體化集成的高速高精密控制系統，適用于多種類型三坐標測量機。內置高性能DSP運動控制器和電機驅動器，集成觸發信號接口和分度式測座接口。整機結構緊湊，連接線纜少，可實現高速、高精度運動控制，并保證精確的測量結果。

• 可靠性，嚴格篩選的供應鏈和質量檢查，再嚴格的環境測試；
• 模塊化程度高，采用功能模塊化、接口標準化設計；
• 高集成度，采用驅控一體設計，電機驅動，結構緊湊；
• 高可靠性，所有產品都經過嚴格的環境測試，確保工作可靠性；
• 性能優異，集成DSP和FPGA，運動控制能力優越，測量數據精確；
• 調試方便，軟件設置使用向?qū)?，指引用戶方便地設置和調節參數；
• 采用國際標準I++DME接口，適應多種通用DMIS軟件；
• 手操器采用人體工程學設計，操作簡單、直觀簡潔、堅固耐用。

Super DMIS測量軟件

Super-DMIS是作為通用坐標測量用戶量身打造的一系列開放式智慧測量標桿軟件系統。Super-DMIS提供對其它軟件、網絡進行數據交換開放接口，使用戶可以將測量設備無縫對接到企業自動化或與其它Mes管理系統中。Super-DMIS完全符合DMIS標準，具有界面直觀通用、智慧高效、簡單易用的特性，徹底打通操作人員專業瓶頸，幫助用戶降本增效，實現用戶高效快捷的測量需求。

Super-DMIS軟件包可提供各種完善的測量解決方案！兼容UCC，Pantec，SB，UWC4000等各種控制設備并且可以擴展。

友好的用戶操作界面，可支持無縫的CAD數據鏈接，百分之百的測量輸出和面向?qū)ο蟮目焖倬幊棠芰Χ际蛊涔δ茏兊檬謴?qiáng)大。但其對使用者專業知識能力并沒有廣泛的要求，對其的掌握僅需3天的基本訓練。

Super-DMIS是三坐標軟件行業在實用性、智能便利性等方面的一項新突破，是制造業和計量行業最佳選軟件特點

軟件概要

測量軟件包具有中文、英文等多余種可擴展語言軟件包。除了操作界面以外，零件程序和輸出報告也可實現語言自動轉換。具有中、英文的聯機幫助、使用手冊和培訓教材。

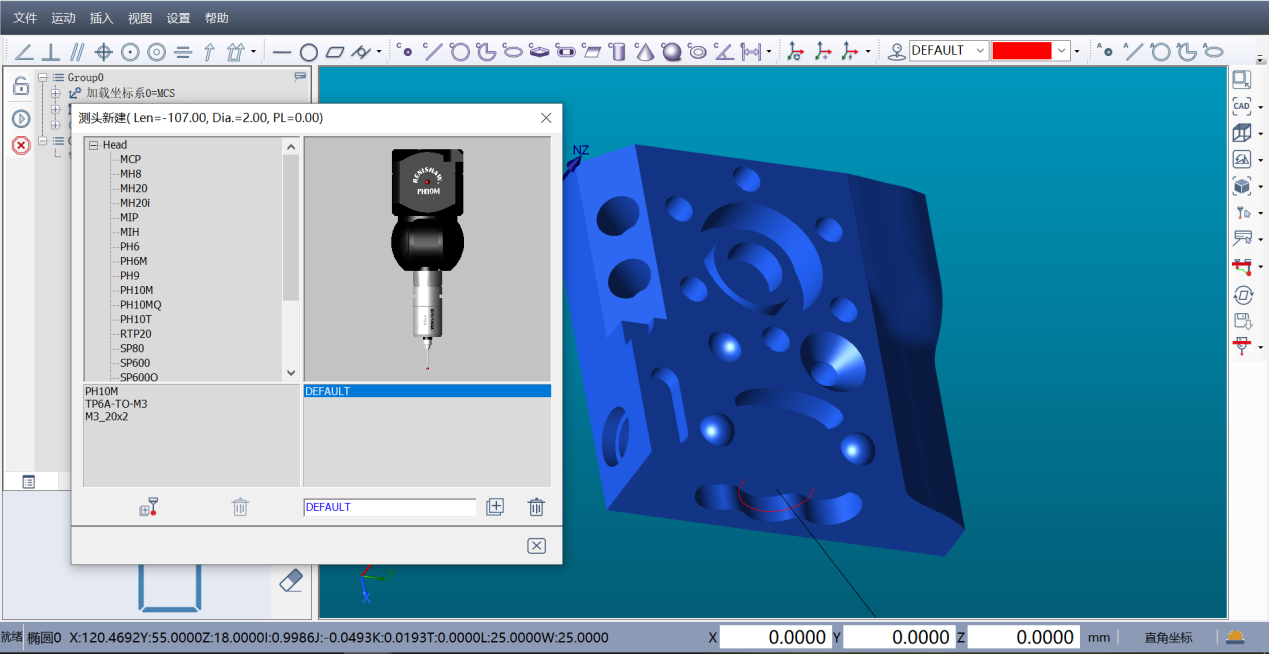

測頭系統

Super-DMIS 測量軟件支持Renishaw公司測頭庫、機器校驗規、加長桿和測針等，能滿足不同用戶的測量需求。

Super-DMIS 軟件在測頭系統配置、校正、控制、選擇等方面非常簡捷，探針校正系統具備自動校正功能，并提供校正結果判定方法。校正方法簡單、快捷。該自動校準程序也可以被創建，使所有的測頭具備單獨校準的程序。

該測頭系統不但可實現同一組測針的不同針位之間的自動校正和關聯，還可實現不同組測針不同針位之間的自動校正和關聯。

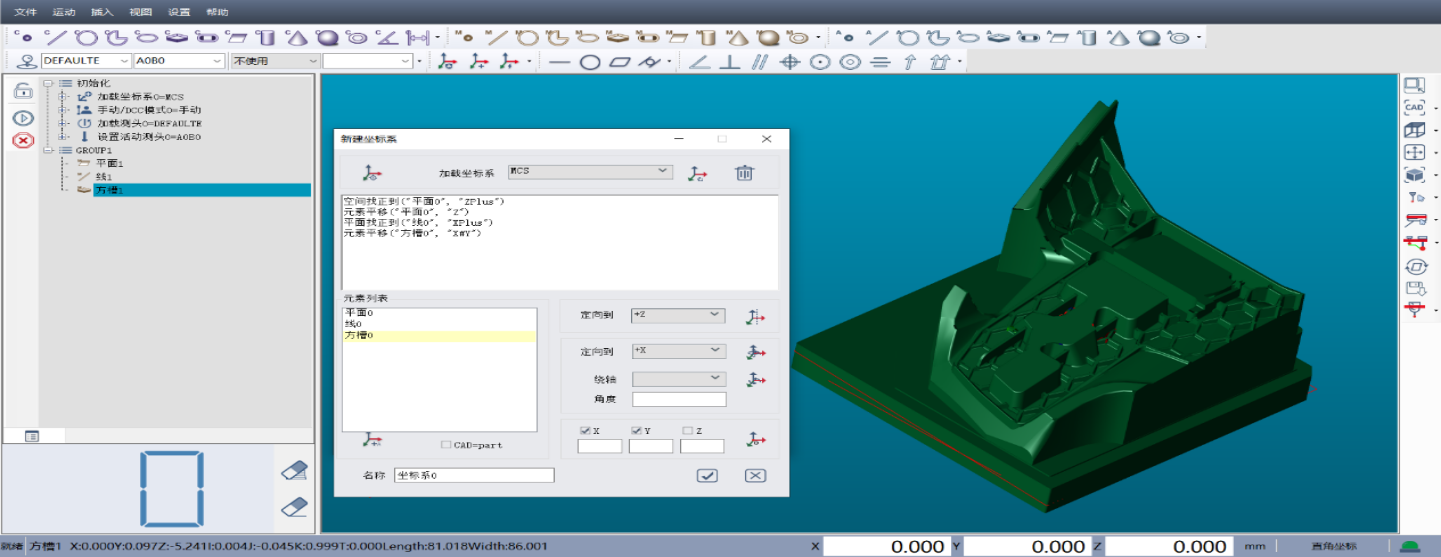

自動坐標系

• 能利用基本元素組合建立測量坐標系。
• 除具備基本元素坐標系找正功能外，測量軟件包還具有自動找正等方法，用于有模型和無模型的自動坐標找正。
• 能用基本元素或基本元素的部分向量采用最佳擬合方式建立測量坐標系。
• 坐標系的名稱、方向均可根據用戶需要進行調整。
• 坐標系能夠根據需要進行平移、旋轉。
• 能夠用構造（非測量）的元素建立坐標系。

元素創建、測量、評定及數據輸出

• 基本幾何元素測量：具備點（包括平面點和空間點）、直線、平面、圓、橢圓、矩形、圓錐、圓柱、圓環、球、鍵槽等測量功能，也可以使用測量程序?qū)m合的零件自動測量。
• 元素的構造、轉換、再現、投影、存儲、調用及相關計算。
• 坐標系統及工件坐標系的建立、存儲、調用與轉換。

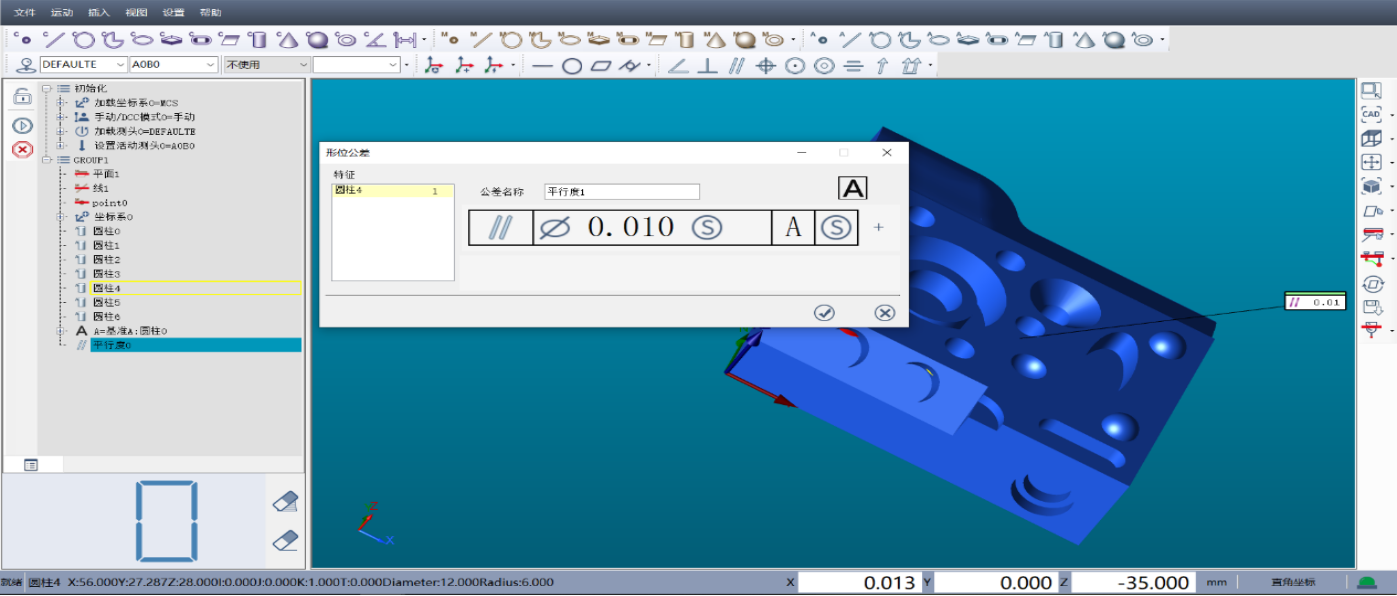

• 尺寸公差及形位公差評定。

• 測量結果文件的保存與導入。
• 基于對象的測量，圖形驅動、實現快速編程。
• 自動識別數模理論元素，并快速創建測量程序。
• 即點即測，提高測量效率。
• 能進行基本幾何元素之間的相互轉換運算，例如：將多點組合成圓、組合成面等。
• 能構造基本幾何元素之間的相互關系：距離、分中、相交、投影、角度等。
• 能計算形位誤差：直線度、平面度、圓度、圓柱度、平行度、垂直度、對稱度、同心度、同軸度、端面跳動、徑向跳動、全跳動等。
• 能對超差（人工設定）的數據部分用不同顏色顯示。
• 具有良好的人機界面，操作簡單，操作軟件界面能用中、英文顯示。
• 具備自學習自動生成程序和模擬運行測量程序功能。
• 純DMIS內核、100%符合DMIS標準。
• 自學習功能，自動創建標準DMIS語句。
• 手動模式：可以通過手動（操縱桿）操作測量。
• 自學習和記憶模式：該模式通過自動記憶手動測量的過程，從而產生對應的自動測量程序。
• 重復模式：該模式可以調用部分程序并測量。
• 編輯模式：通過該程序增加測量點或修改部分程序，快捷的程序界面數值修改和返回原界面修改方式。

• 100%實時圖形化顯示，測量軟件包應具有圖形環境，即所有測量和計算元素均可以圖形方式顯示和交互操作。
• 從建立機器模型，創建探頭、校驗、測量、構造、公差、輸出都完全圖形化顯示。
• 路徑仿真、測量計劃等功能提高了測量的可操控性和可預見性。使操作更加安全，降低了因誤操作或不熟練導致的硬件損壞的風險。
• 豐富多樣的圖形化輸出報告。
• 具有脫機測量模擬和干涉檢查能力。
• 測量軟件包可選具有逆向工程能力，并以IGES格式輸出。能夠自動生成基本元素的三維圖形，并能與UG, PROE 等造型軟件配合對未知零件可進行測繪。
• 測量數據能自動或手動儲存，也能轉換在EXCEL中編輯。數據可直接打印或按照用戶要求的格式打印
• 三坐標測量的數據能直接轉換成用戶需要的報告模式，用戶可以對其進行編輯。

快捷編程

• 采用更加友好、簡潔的用戶界面，具有直觀、可視性強、易操作等特點。
• 簡化了操作流程，從測量、構造、到最終輸出報告，都只需簡單地拖動鼠標便可快速完成。
• 自動識別被測元素的類型及特征，并快速產生元素的幾何圖形基于對象的測量：支持自動識別 CAD理論元素，利用理論元素驅動測量機測量，真正實現了鼠標即點即采，即點即測的效果。
• 自學習程序功能，能快速產生工件測量的可執行程序，無需用戶具備編程能力就能快速完成復雜工件的測量程序。
• 智能的在線助手，能對用戶的每一步操作進行語音和文字的提示，幫助用戶在短時間內掌握所有操作

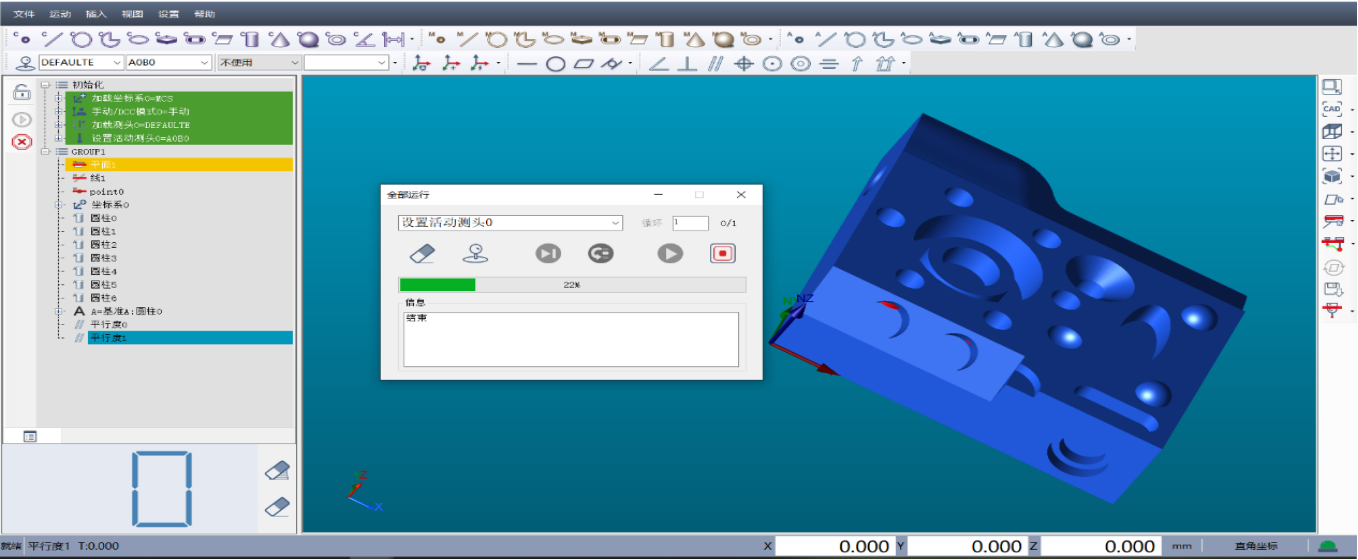

可視化操作

• 100% 圖形化，真正的虛擬仿真。從創建測頭、檢驗測頭、測量全過程、被測元素、輸出報告等均實現可視化。
• 支持測量全過程可視化
• 支持移動橋式、立柱式等各種測量機型號。
• 圖形化顯示構建測座、加長桿、測針的過程。測頭的自動校驗、更換角度，以及測量元素的全過程也都100%圖形化。
• 不僅具有傳統的輸出報告、 Excel表格輸出報告、圖文并茂的輸出報告，還可以用戶自定制的輸出報告。

強大的CAD直讀及模擬測量等功能

• Super-DMIS支持與CAD數據的無縫連接，支持iges\step格式的CAD數據導入導出、CAD數模實體和線框再現、CAD數模分層與著色、CAD數模的理論元素自動識別，支持UG、ProE、SolidWorks、CATIA等軟件直讀功能。

• 支持脫機和聯機兩種狀態、支持脫機編程、DMIS格式文件的導入導出。
• 對測量路徑進行仿真，使用戶清楚地了解機器運動的全過程及運動路徑，并及時對程序進行修改，從而避免聯機測量時出錯或發生碰撞。

5. 測頭系統

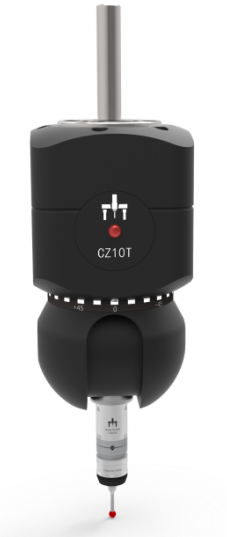

CZ10T分度式自動測座

CZ10T分度式自動測座可實現俯仰、偏擺二軸的旋轉運動及定位，與雷尼紹PH10T測座可互換使用，兼容本公司的CF20、CF200等觸發式測頭。作為全新一代高精度、高效率測頭使用的測座，可實現復雜零件的快速和精密測量，不需要過多人為干預。在空間720個位置上實現快速定位測量，從而使三坐標測量機具備5軸測量能力。

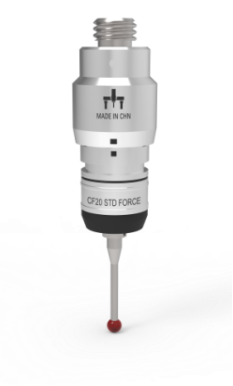

CF20觸發式測頭

CF20觸發式測頭是一種5向或者6向接觸觸發式測頭，包括上、下兩個模塊，即測頭本體和測針吸盤。上、下模塊設計方便人工/自動更換測針，并且無需重新標定，極大節省測量時間。CF20測頭可與雷尼紹TP20測頭互換使用，兼容本公司CZ10M/CZ10T分度式測座或雷尼紹PH10M/PH10T測座。CF20測頭還有磁場敏感型CF20-N，供使用自動換針架的用戶選擇。

技術服務和質保期服務計劃

1.1測量機的安裝與驗收

50. 我公司負責免費安裝、調試，完成后由雙方組成驗收小組共同進行測試驗收。
50. 貨物運抵交貨地點后，箱內物品由雙方在約定時間一次性共同開箱驗收，如發現缺少、損壞部件，我公司及時補交給采購人，如因此造成拖延，采購人有權按延期交貨索賠。
50. 我公司提供完好、全新的原包裝產品（包括零配件），隨機技術資料齊全。產品符合國家質量檢測標準，具有生產日期、廠名、廠址、產品合格證等。
50. 進行測量機的安裝時，需在滿足“安裝使用環境要求”符合標準規定的情況下才能進行，力合公司同用戶共同負責測量機安裝現場的最終驗收，最終的驗收將根據ISO10360-2檢定規程執行。
50. 設備驗收合格后，由雙方共同簽署、蓋章《三坐標測量機驗收報告》。如用戶請第三方機構進行驗收，驗收費用由用戶負擔。
50. 采購方應提供內部運送、拆裝支持和相應的機器吊裝設備，我公司負責機器吊裝設施及內部運送和拆裝過程中的技術指導。
50. 貨到現場后，因甲方（買方）原因造成的延期裝調、培訓以及驗收超過3個月（即90天）的，乙方（賣方）不承擔相應責任，并視同設備驗收合格。

1.2培訓

50. 我公司負責對測量機操作人員進行系統使用和坐標計量技術的基本培訓，參加培訓的人員一般要求具備計量基礎知識、計算機應用知識及英語基礎。

時間 : 3-5個工作日

地點 ：客戶現場

參加人數 : 1-3人

50. 培訓認證：培訓結束由我公司培訓中心及上崗認證領導小組進行考試，合格后頒發《三坐標測量機操作合格證》。
50.

1.3服務條款

50. 質保期：從安裝驗收合格之日起12個月，免費維修；
50. 質保期外：我公司采取定期回訪與電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題；
50. 維修費用：我公司終身以成本價為用戶提供設備保修服務。
50. 質量承諾：在質保期內，若設備發生故障確認為質量問題導致，我公司承諾免費維修維護；
50. 服務承諾：如我公司接到用戶設備故障請求服務電話，在2小時內予以響應，如有必要在48小時內派技術人員赴現場解決問題。
50. 客戶服務熱線：400-877-8581，我公司及時配合解決在使用中遇到的軟硬件問題。

1.4三坐標測量機驗收辦法

依據國家計量標準JJF1064-2010《坐標測量機校準規范》執行。
