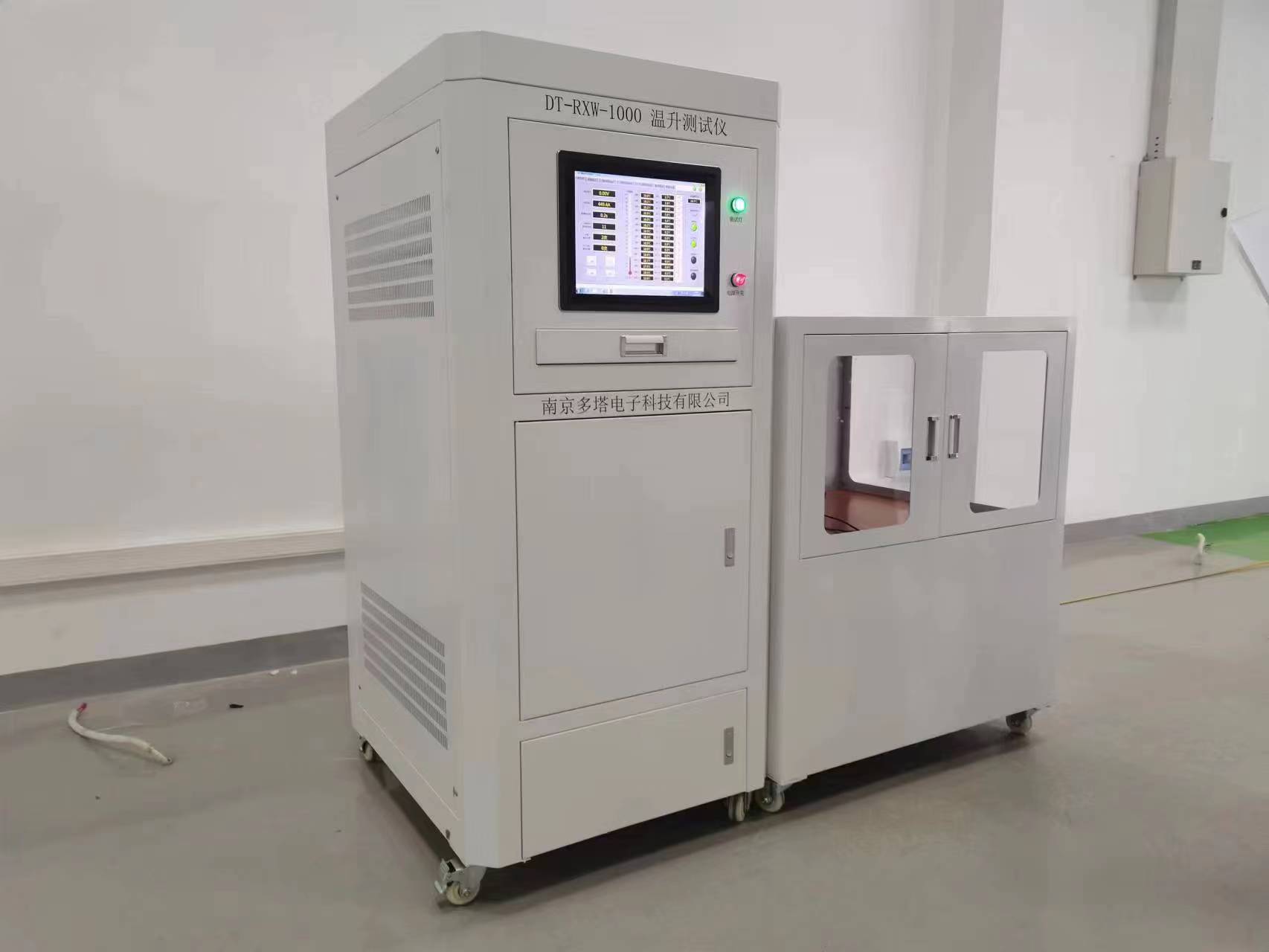

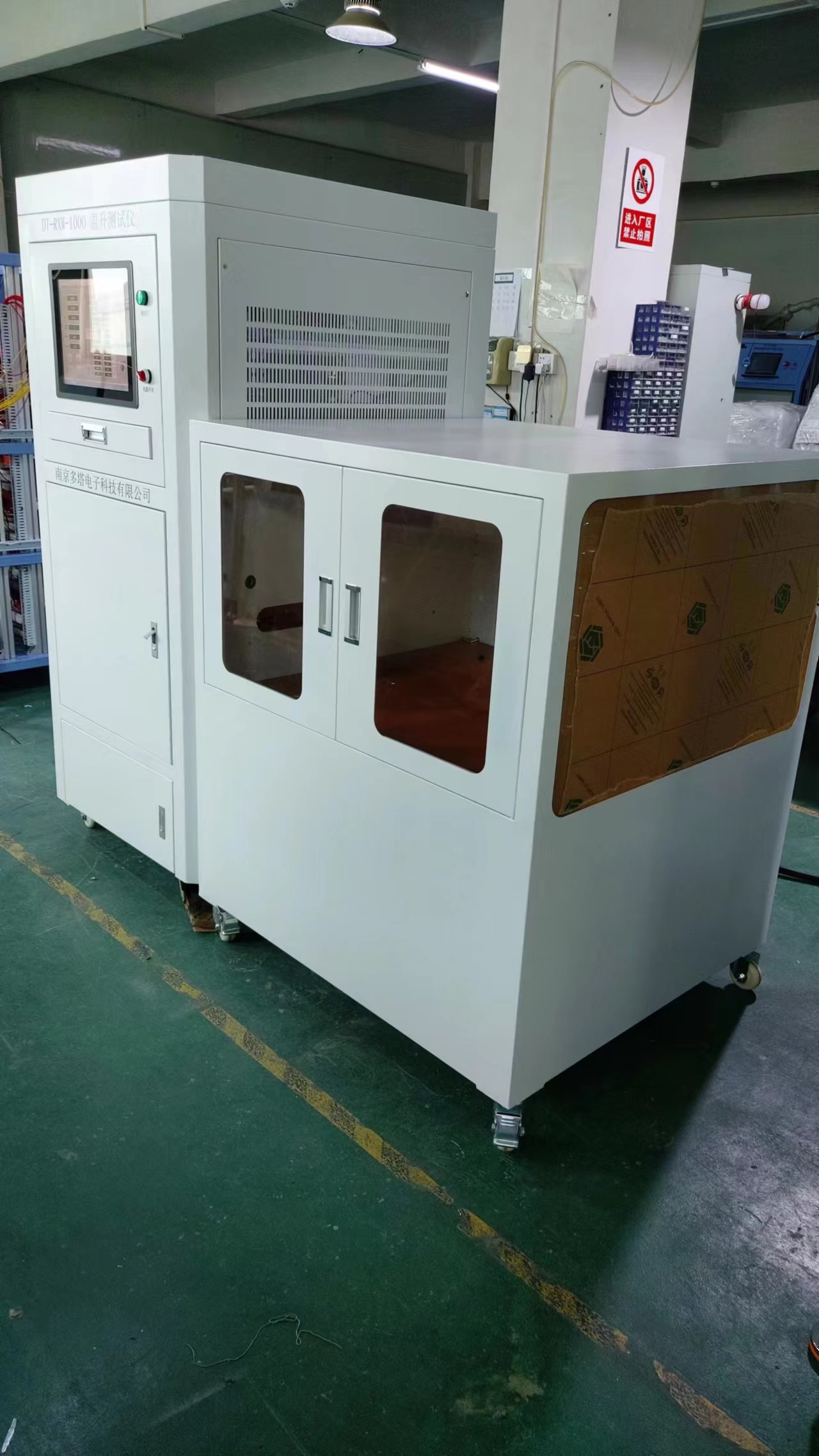

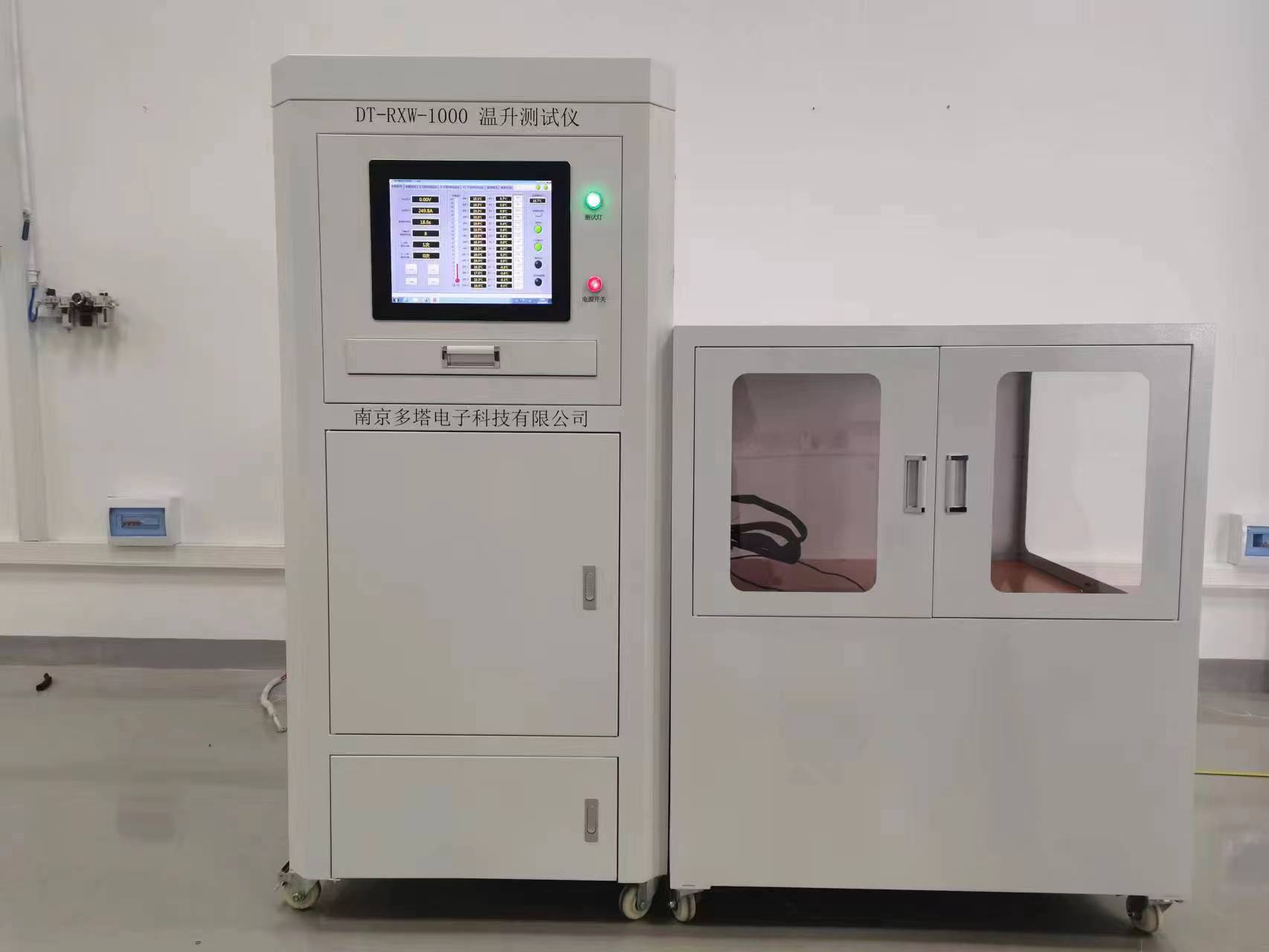

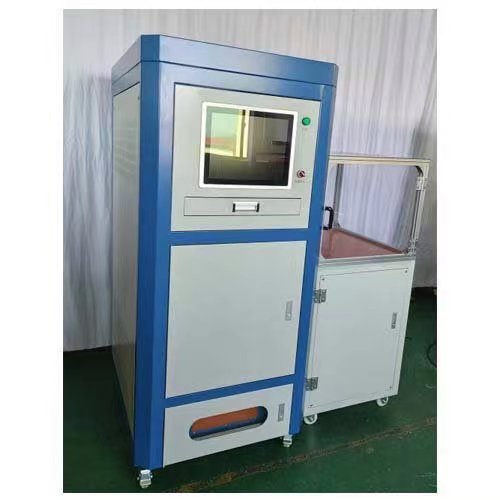

連接器溫升測試儀

簡要描述：

連接器溫升熱循環測試臺是根據GB/T5059.3-1997、GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、等電子連接器的電流和溫度升高測試方法及其他電器附件的有關標準研制而成，可適用于接地電阻測試、器具開關、插頭插座、開關柜、母線排等產品的溫升試驗。具有操作簡便，準確可靠等特點，廣泛用于廠家、質檢和科研部門。

型號：DT-W-500A

瀏覽量：22

產品更新時間：2024-08-21

溫升測試儀

產品 · 參數

本設備適用于接地電阻測試、器具開關、插頭插座、開關柜、母線排等產品的溫升試驗。
一、設備概述：
連接器溫升熱循環測試臺是根據GB/T5059.3-1997、GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、等電子連接器的電流和溫度升高測試方法及其他電器附件的有關標準研制而成，可適用于接地電阻測試、器具開關、插頭插座、開關柜、母線排等產品的溫升試驗。具有操作簡便，準確可靠等特點，廣泛用于廠家、質檢和科研部門。也可用于考核電器附件在接上負載電流時其表面發熱情況，電極溫升是否符合標準的要求。
連接器溫升熱循環測試臺主要由恒流源（選配）、電動調壓器、電流變送器、PLC可編程控制器、電流傳感器、升流器、觸摸式人機界面、可移動機箱組成。
連接器溫升熱循環測試臺能夠穩定輸出測試電流，消除由于電源電壓波動、連接導線、試品阻值變化對的測試電流影響，提高測試結果的準確性。該電源具有損耗小、效率高、操作簡便，并且具有完備的控制和檢測功能。電腦可顯示電流值，測試時間，溫度，以及溫度與時間的曲線，曲線可以隨時查詢。
二、設備性能及要求:
2.1 最大試驗電壓：DC5V；
2.2 輸出恒定可調電流： DC 5～500A可調，分辨率1A；
2.3 數字顯示，精度±（1%讀數+0.2%量程）；
電流顯示精度：±（1%讀數+5個字）
電壓顯示精度：±（0.5%讀數+5個字）
控制系統：日本松下PLC+工控電腦
2.4 穩定度：1%FS，反映時間小于1S；
2.5 工作模式：多段電流可設置，30段電流
2.8 循環次數：1～9999次，帶斷電記憶功能，次數到自動停機；
2.9 測溫范圍：0～200℃ 精度±0.3%讀數+1℃；分辨率：0.1℃；
2.10 溫度測量點：溫度測量點：16路（包含1點測量環境溫度）
2.11 測溫熱電偶：美國歐米伽公司T型30AWG細絲熱電偶，長度2m，共16條；
2.12 溫度數據采集：由溫度模塊采集儀完成，配置RS232通訊接口；
2.13 溫度掃描速度：1～S所有通道；
2.14 溫度數據記錄：由電腦自動儲存完成，配置電腦測試軟件；
2.15 軟件可設置環境溫度通道，采集數據時可自動減去環境溫度；
2.16 設備電源：三相AC380V±10% 50Hz，6KVA；
2.17 設備外形尺寸：約長800寬700高1600mm。
