萬能材料試驗機

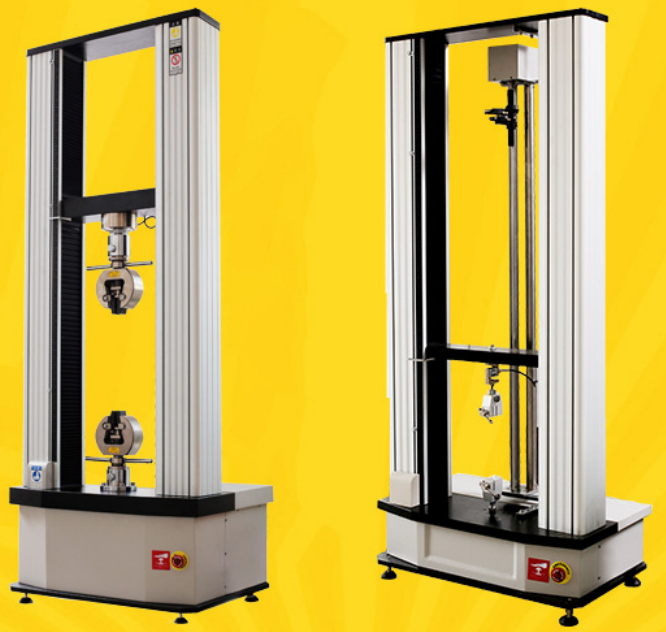

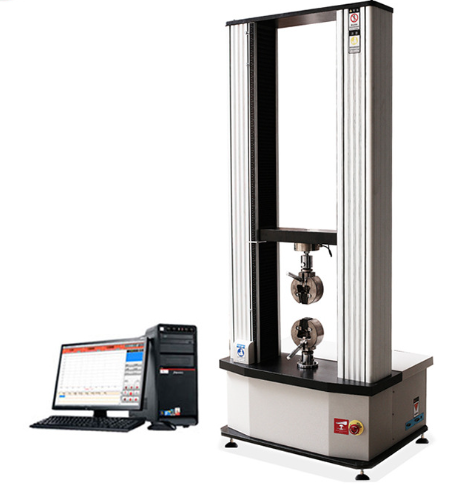

電 子 萬 能 試 驗 機

產品型號：DT-5000

一、產品說明:

萬能材料試驗機適用對金屬、非金屬材料進行拉伸、壓縮、彎曲、剪切、撕裂、剝離、穿刺等力學性能的測試，還可以進行等速加載、等速變形、等速位移的自動控制試驗，并有低周載荷循環、變形循環、位移循環的功能。求取伸長率、拉伸強度、彎曲模量、彈性模量、屈服強度、凈能量、折返能量、總能量等指標。

采用PC進行數據處理分析，試驗結果可自動保存，試驗結束后可重新調出試驗曲線，通過曲線重現試驗過程，或進行曲線比較、曲線放大。Windows、visit平臺下的試驗軟件，具有很強的數據和圖形處理功能， 可即時打印出完整的試驗報告和試驗曲線。

二、滿足標準：

 GB/T16491-1996 電子萬能試驗機

本機操作軟件涵蓋GB、ISO、ASTM等各類標準共計200個，其中包含客戶提出的ISO34、 ISO 37、ISO 178、ISO 527 。

本機可做曲線類別：荷重V.S.位移               荷重V.S.時間

位移V.S.時間               應力V.S.應變

荷重V.S.兩點延伸

三、技術參數:

1. 荷 重 元：0-200kN；
2. 力量解析度：1/300,000；
3. 力量準確度：≤0.3％ ；
4. 力量放大倍數：7段自動切換；
5. 系統精度：≤0.5%
6. 位移解析度：1/100,000；
7. 位移準確度：≤1％ ；
8. 速度范圍：0.001－260mm/min          （特殊測試速度亦可依客戶需求定制）；
9. 行走空間600mm          （不含夾持器、特殊行走空間亦可依客戶需求定制）；
10. 測試寬度：480mm                      （特殊測試寬度亦可依客戶需求定制）；
11. 使用電源：220V；
12. 功    率：約3.6KW；
13. 機臺尺寸：約960×680×2000mm(長×寬×高)；
14. 機臺重量：約1100kg。

四、主機規格:

1. 高精度傳感器：0-200kN。力量精度在±0.3 %以內。
2. 容量分段：全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100；

采用高精度24 bits A/D，取樣頻率200Hz  全程力量最大解析度 1/300,000。

3. 動力系統：天光傳感器+海得伺服電機+海得伺服驅動器＋減速機＋滾珠絲桿＋同步帶傳動 。
4. 控制系統：采用Pulse Command控制方式使控制更精準速度控制范圍0.001~260mm/min；中聯板調整具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。
5. 數據傳輸方式：USB傳輸。
6. 顯示方式： UTM107+windows7/10測試軟件計算機屏幕顯示。
7. 簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
8. 測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。數據備份：測試數據可保存在任意硬盤分區。
1. 安全裝置：過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能。
10. 手控方式：可增添手工操作盒。

五、軟件功能介紹:

試驗機測控系統是專為微機電子萬能試驗機、微機液壓萬能試驗機、微機壓力機設計的測控系統?？蛇M(jìn)行拉伸、壓縮、彎曲、剪切、撕裂、剝離試驗。采用PC機和接口板進行數據的采集、保存、處理和打印 試驗結果?？捎?jì)算最大力、屈服力、平均剝離力、最大變形、屈服點、彈性模量等參數；可進行曲線處理、多傳感器支持、圖形圖像化的界面、靈活的數據處理、MS-ACCESS 2003數據庫支持，使系統功能更為強大。

  M223C采用Visual Studio .Net開發，支持Windows XP/Win7 操作系統；

支持9種文字:中文簡體、中文繁體、英文、西班牙文、俄文、日文、法文、德文、葡萄牙文,任意切換，試驗數據的數據庫字段顯示名跟隨所選文字自動翻譯，使數據在本地文字下方便的瀏覽，基本滿足試驗機在全世界的使用；

支持3種類型：SI國際標準單位、kg-cm單位、Lb-Inch英制單位，6種常用單位制：N-mm-MPa、kN-mm-MPa、gf-cm-kgf/cm²、kgf-cm-kgf/cm²、Lb-Inch-kpsi、kP-Inch-kpsi,單位切換方便。滿足不同地區標準的使用。

A.測試標準模塊化功能:提供使用者設定所需應用的測試
標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B.試品資料:提供使用者設定所有試品數據，一次輸入
數據永久重復使用。并可自行增修公式以提高測試數據契合性。
C.雙報表編輯:完全開放式使用者編輯報表，供測試者選擇
自己喜好的報表格式（測試程序新增內建EXCEL報表
編輯功能擴展了以往單一專業報表的格局）
D.各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
E.圖形曲線尺度自動最佳化(Auto Scale)，可使圖形以最佳尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。

F．測試結果可以EXCEL格式的數據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、折返能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。
數據備份：測試數據可保存在任意硬盤分區。
H．語言：簡體中文。
I．軟件具有歷史測試數據演示功能。
